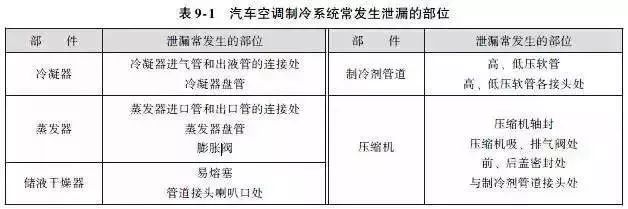

汽车空调系统是实现对车厢内空气进行制冷、加热、换气和空气净化的装置。它可以为乘车人员提供舒适的乘车环境,降低驾驶员的疲劳强度,提高行车安全。但是汽车空调系统工作条件比较恶劣,极易造成部件、管道损坏和接头松动,使制冷剂发生泄漏,其泄漏的常发部位见表9-1。







汽车空调系统常用的泄漏检查方法如下:






(1) 肥皂水泡沫法检漏



制冷剂泄漏部位会同时渗出冷冻润滑油,因而若发现在某处有油迹,应用手直接触摸检查或用清洁棉丝擦拭,如果擦去以后还有油渗出,就可判定汽车空调系统的泄漏,如果擦去以后没有油渗出,可用肥皂水检查,把肥皂水均匀、完整地刷在可能的泄漏部位,然后仔细观察,如有气泡,就可判定汽车空调系统的泄漏。



(注意:肥皂水检查法不能检查压缩机、冷凝器及蒸发器等不宜涂肥皂水和不好观察部位的泄漏,主要可检查管路部位泄漏,高压管路检漏在空调运行和不运行时均可查,但低压管路检漏在空调不运行时才可查。)








(2) 加压法检漏

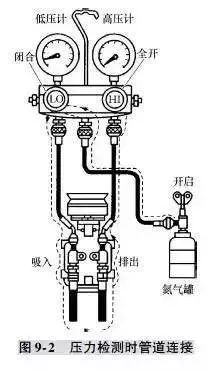

首先按图9-2所示将高压软管接在高压检修阀上, 低压软管接在低压检修阀上。








由于压缩空气中的水分会在膨胀阀造成冰堵现象,所以不可用来检漏,常用工业氮气,其优点是无腐蚀性、无水分,且价格便宜,检漏工艺是将瓶装高压氮气用减压表减压,向制冷系统中灌注1.5MPa左右氮气后,用肥皂水均匀地涂在系统的各接头和焊接处,仔细观察是否有气泡、渗漏的声音等发现渗漏处应做出标记并进行及时的处理 然后再去检查其他接头和焊接处,检查必须仔细,并反复检查3 ~5 次,直至完全消除渗漏。检查完后,还要再试漏,方法是空调制冷系统保压24 ~ 48h。若压力不降低,则说明制冷系统密封合格,若压力降低明显,则说明还有未查到的地方,必须再进行检漏,直至完全消除渗。








(3)真空法检漏



真空法检漏是指在对制冷系统抽真空以后,保持系统真空状态一段时间(至少60min),然后观察系统中的真空压力表指针是否移动(即指针是否发生变化)的一种检漏方法。如真空指示没有变化,则说明系统无泄漏,如真空指示有回升,则说明系统有泄漏。



(注意:要说明的是,采用这种方法检漏,只能说明制冷系统是否泄漏,而不能确定泄漏的具体部位)








(4)充氟检漏



在上述前几种检漏以后就要充氟检漏,充氟检漏的方法是将歧管压力表分别连接在压缩机的高、低压检修阀,中间连在制冷剂瓶上,然后打开手动高、低压阀和制冷剂瓶,向制冷系统加入氟利昂制冷剂,当压力达到0.1MPa时,分别关好手动高、低压阀和制冷剂瓶,对系统保压几小时。若系统压力不变,就说明系统没有泄漏。若系统压力下降,就说明系统存在泄漏,此时要用卤素检漏灯或电子检漏仪找出泄漏部位后再进行补漏。












(5)紫外线检漏灯荧光检漏



紫外线光能引起在紫外激光染料中的荧光分子发出黄色或黄绿色荧光,紫外线检漏灯荧光检漏检测方法就是将一种荧光泄漏探测染料压入制冷系统中,用紫外线灯照射,系统有泄漏,则会发黄色或黄绿色光,荧光分子可保持两年有效。








(6)染料溶液检漏

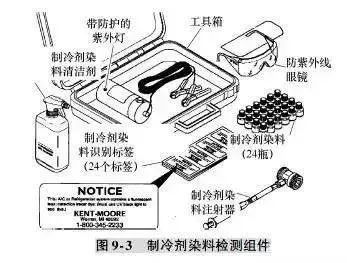

这是一种可以放入汽车空调器的有色溶液,在渗漏处染料会显示。而且零件会着色,有些制造厂商供应含有红染料的制冷剂,这种制冷剂也是用正常方法装入汽车空调器。其他的染料溶液还有浅黑色的染料或示踪液可帮助准确地确定小的泄漏,围绕泄漏点着上一层有色薄膜染料就可显示出准确的位置,依据所使用的染料,薄膜可以是橘红色或黄色。染料一旦被吸入汽车空调系统,它就可以保持到系统被清洗为止,而丝毫不会影响系统的运行。图9-3所示为制冷剂染料检测组件。







此可知,汽车空调的泄漏检查和养护是非常重要的!建议广大卡友或车主们定期对汽车空调系统进行部件或泄漏检查、还有杀菌除异味养护!
