家用电器安规和EMC常用标准

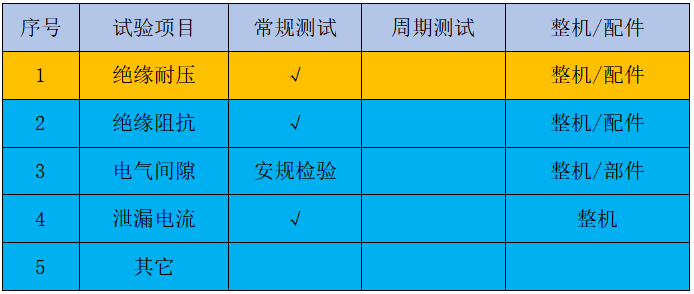

1、安规测试

(1)执行标准

执行标准:GB4706.1 GB 4706.1-2005家用和类似用途电器的安全第1部分-通用要求;

国际标准:IEC60335.1

绝缘阻抗测试执行标准:GB50150-2016 电气装置安装工程 电气设备交接试验标准

(2)架构示意图

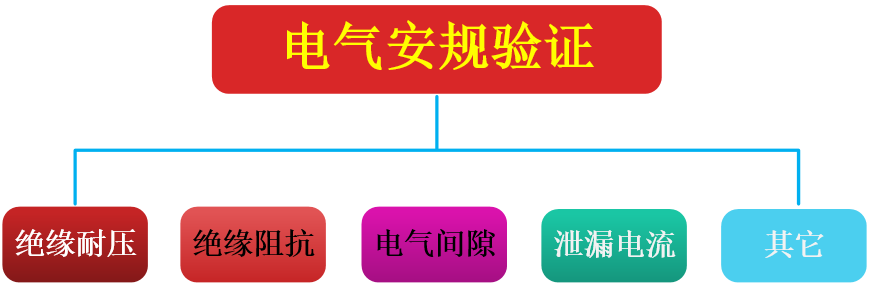

安规构架图




二、电磁兼容(EMC)验证

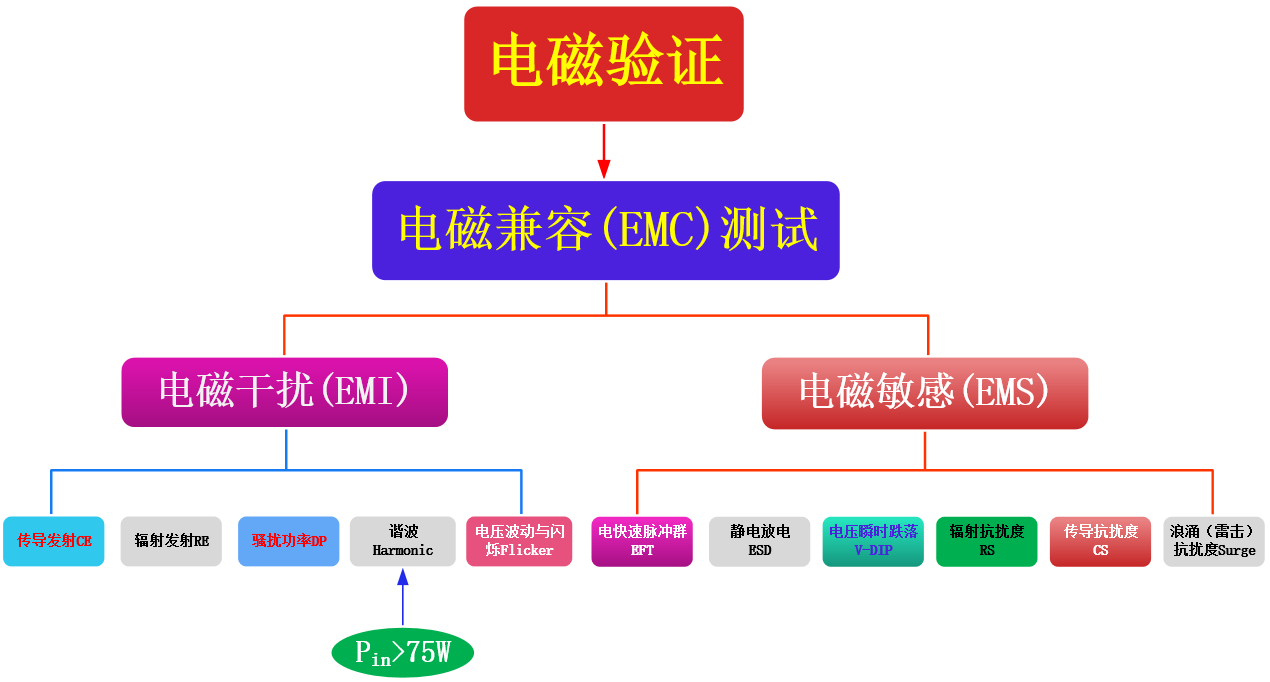

EMC构架图

1、电磁兼容试验

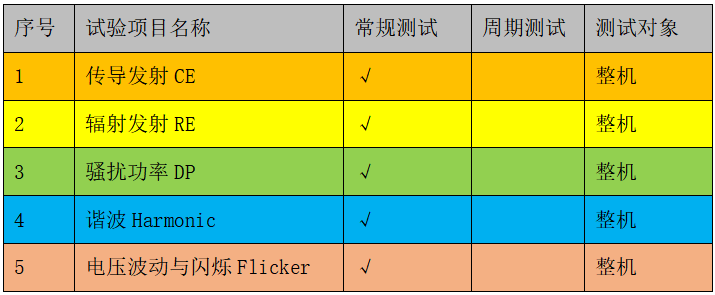

(1)电磁兼容EMC测试(EMI)试验

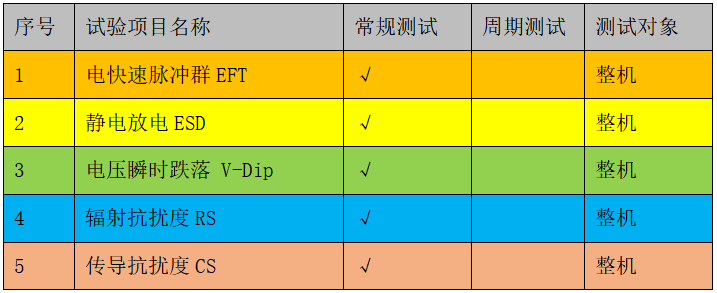

(2)电磁兼容EMC测试(EMS)




2、执行标准

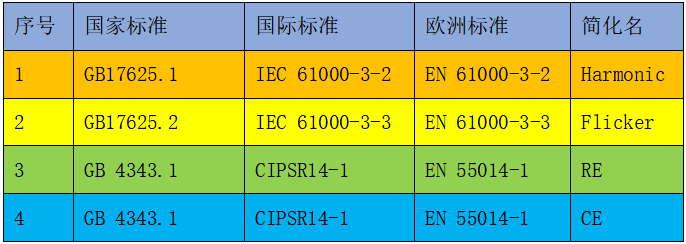

(1)电磁干扰(EMI)执行标准

GB17625.1-2012电磁兼容 限值 谐波电流 发射限值(设备每相输入电流 ≤ 16A)

GB 17625.2-2007 电磁兼容 限值 对每相额定电流≤16 A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制

执行标准:GB 4343.1-2018 家用电器、电动工具和类似器具的电磁兼容要求 第1部分:发射

国际无线电抗干扰特别委员会标准:CIPSR14-1:2011

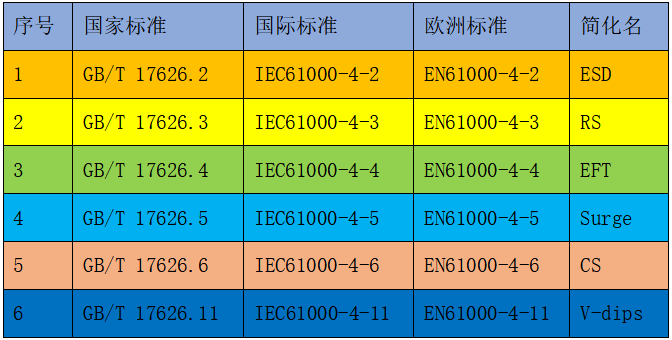

(2)电磁抗干扰性或敏感度(EMS)





执行标准:GB 4343.2-2018 家用电器、电动工具和类似器具的电磁兼容要求 第2部分:抗扰度

国际无线电抗干扰特别委员会标准:CIPSR14-2:2008

GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验

GB/T 17626.3-2016 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验

GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验

GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

GB/T 17626.6-2017 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验

GB/T 17626.11-2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验



注:如果有最新标准请参考最新标准,比如EN55022-1:2006,目前已经更新到EN55022-1:2017
