什么叫做 EMC
EMC,是 Electro Magnetic Compatibility 的缩写,翻译过来就是电磁兼容性,是指设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受电磁骚扰的能力。传感器电磁兼容性是指传感器在电磁环境中的适应性,保持其固有性能、完成规定功能的能力。它包含两个方面要求:一方面要求传感器在正常运行过程中对所在环境产生电磁干扰不能超过一定限值;另一方面要求传感器对所在环境中存在电磁干扰具有一定程度抗扰度。
形成 EMC 的三要素是什么
EMC 电磁干扰是电子产品困扰电子工程师的一大难题,为了解决电子产品设计中 EMC 的问题,我们必须先要弄清楚电磁干扰问题是怎么形成的。EMC 问题形成的三点要素为:
?电磁骚扰源;
?耦合途径或者传播途径;
?敏感设备。

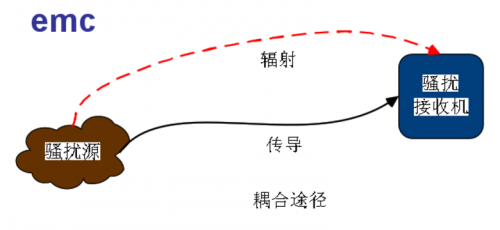

EMC 三要素之间的关系如图:

图片EMC 三要素示意图

抑制 EMC 的方法有哪些
在 PCB 设计中,抑制 EMC 问题呢,主要从以下几个方面入手:屏蔽、滤波、合理接地、合理布局。但是呢随着电子系统日益的集成化、综合化的发展,采取以上几个方面的措施往往会跟产品的成本、质量、功能要求等发生矛盾,所以我们要权衡利弊研究出最合理的措施来满足电磁兼容性的要求。
首先电磁兼容性控制是一项系统工程,应该在设备和系统设计、研制、生产、使用与维护的各阶段都充分的予以考虑和实施才可能有效。科学而先进的电磁兼容工程管理是有效控制技术的重要组成部分。
在控制方法,除了采用众所周知的抑制干扰传播的技术,如屏蔽、接地、答接、合理布线等方法以外,还可以采取回避和疏导的技术处理,如空间方位分离、频率划分与回避、滤波、吸收和旁路等等,有时这些回避和疏导技术简单而巧妙,可以代替成本费用昂贵而质量体积较大的硬件措施,收到事半功倍的效果。他们是精明的工程师们经常采用的控制方法。
在解决电磁干扰问题的时机上,应该由设备研制后期暴露出不兼容问题而采取挽救修补措施的被动控制方法,转变成在设备设计初始阶段就开展预测分析和设计,预先检验计算,并全面规划实施细则和步骤,做到防患于未然。把电磁兼容性设计和可靠性设计,维护性、维修性设计与产品的基本功能结构设计同时进行,并行开展。电磁兼容控制技术是现代并行工程的组成内容之一。
磁兼容控制策略与控制技术方案可分为如下几类:
1、传输通道抑制:具体方法有滤波、屏蔽、答接、接地、布线;
2、空间分离:地点位置控制、自然地形隔离、方位角控制、电场矢量方向方向控制;
3、时间分隔:时间共用准则、雷达脉冲同步、主动时间分隔、被动时间分隔;
4、频率管理:频率管制、滤波、频率调制、数字传输、光电转换;
5、电气隔离:变压器隔离、光电隔离、继电器主理、DC/DC变换。
