整车、发动机、底盘、车身电器、电路图,关于汽车的原理图,你想看的,本文都有。

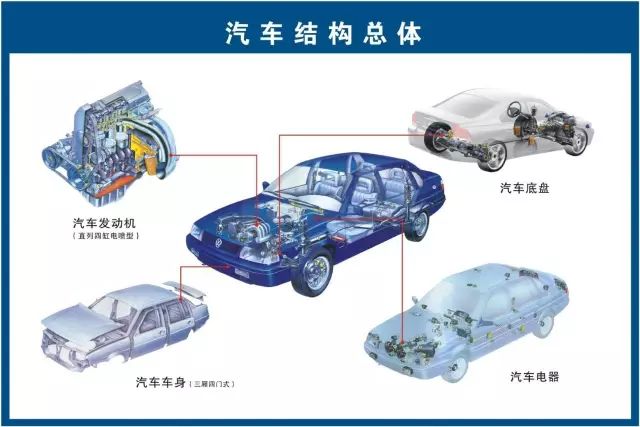

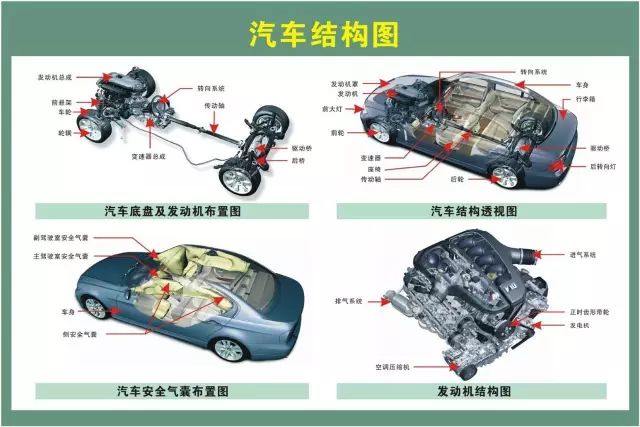

一、整车
![](/uploads/allimg/200205/1021124B3-0.jpg)

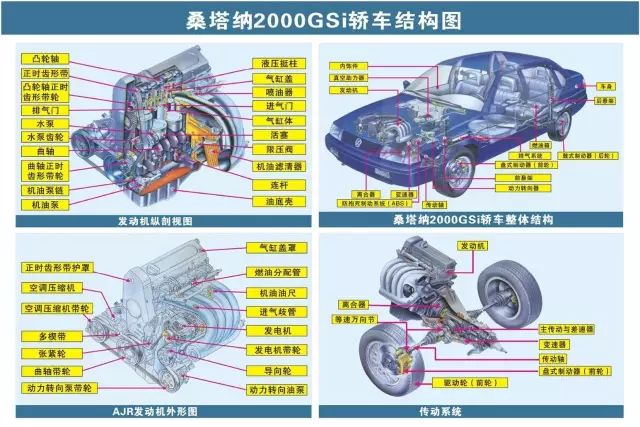

![](/uploads/allimg/200205/1021126148-1.jpg)
![](/uploads/allimg/200205/1021124038-2.jpg)

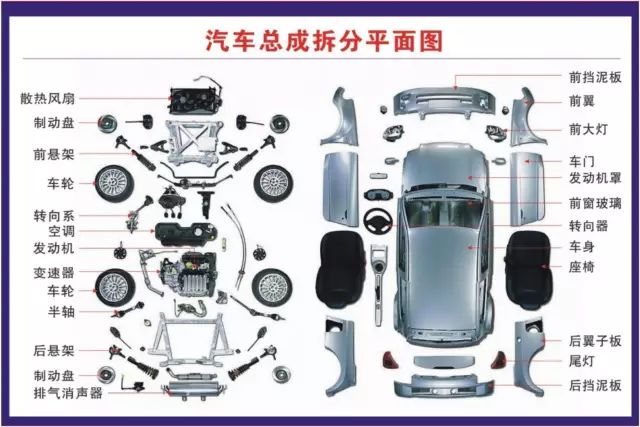

![](/uploads/allimg/200205/1021123544-3.jpg)

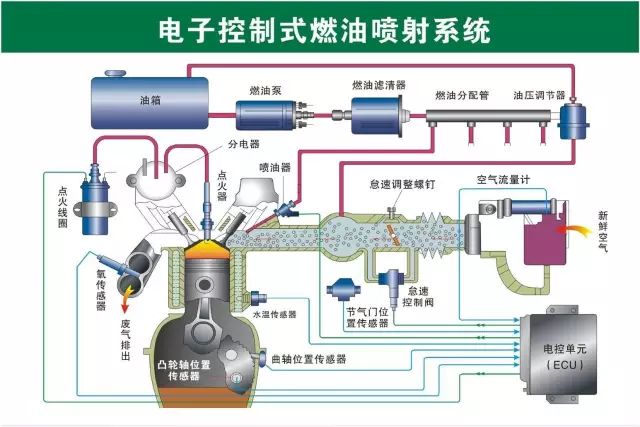

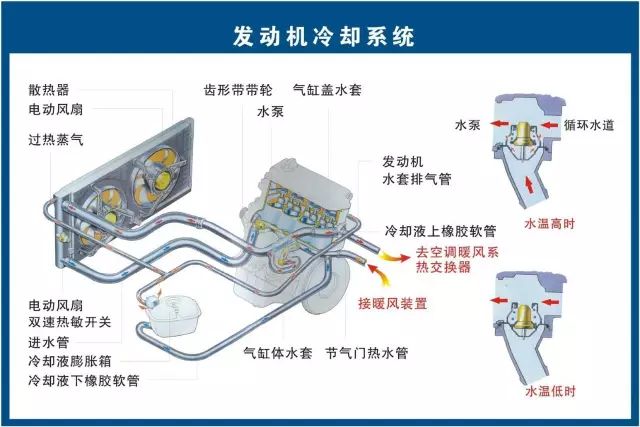

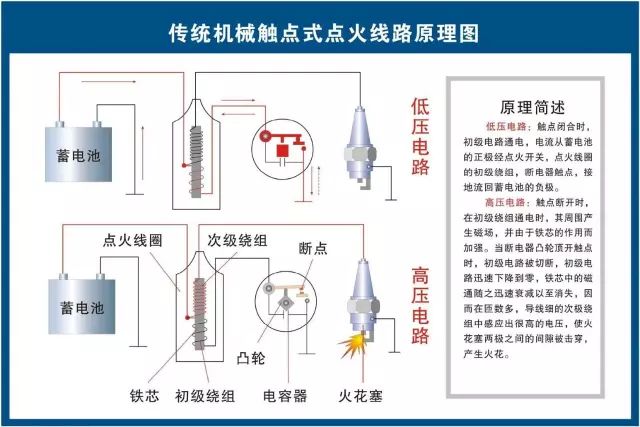

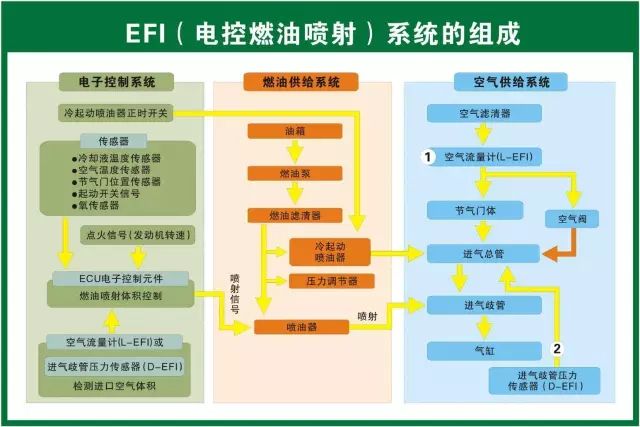

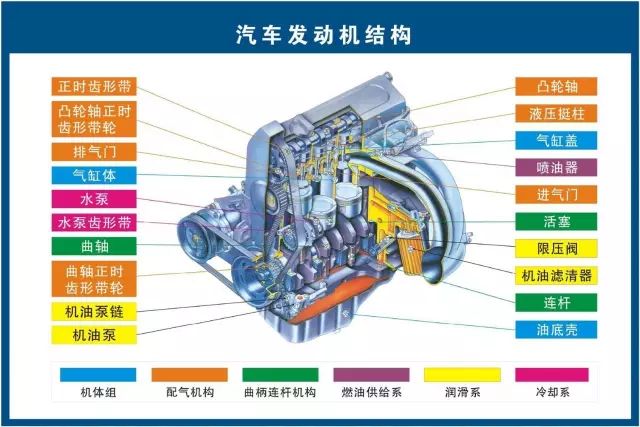

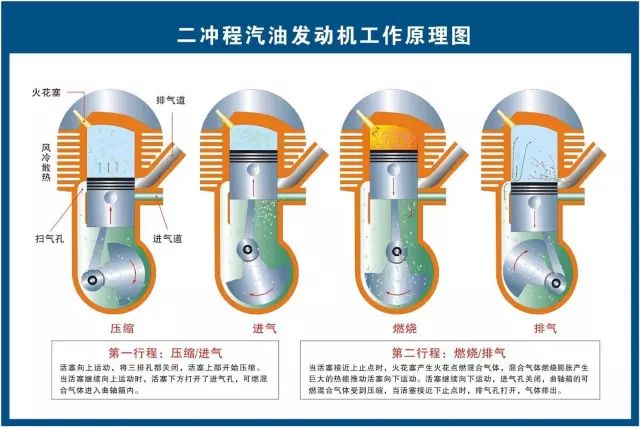

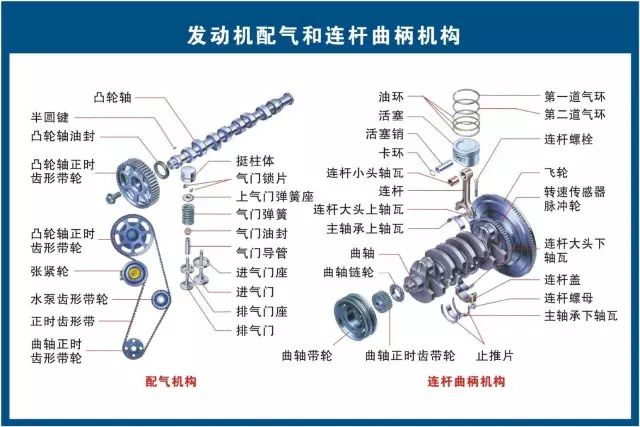

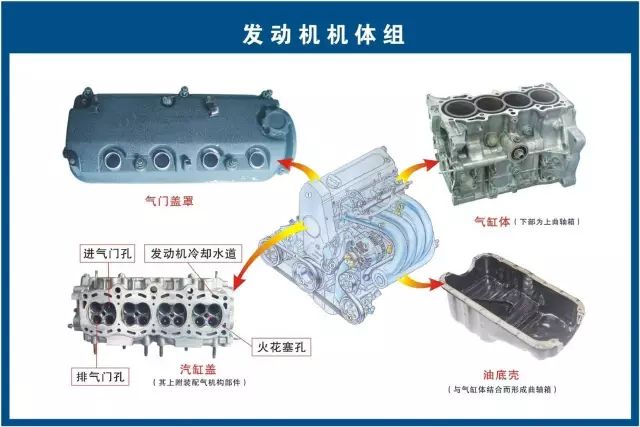

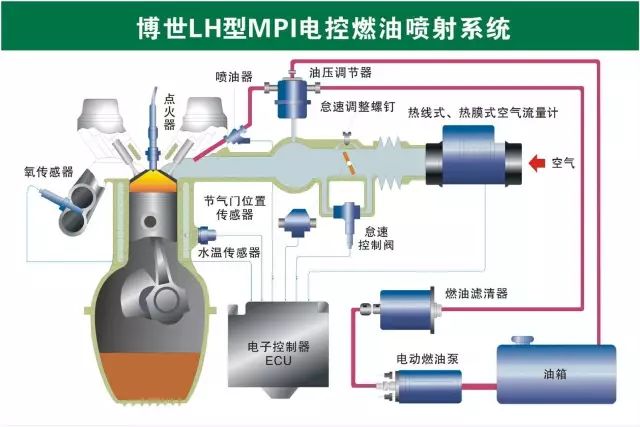

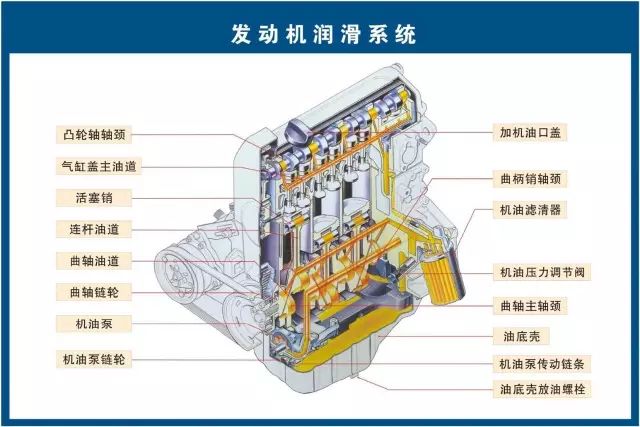

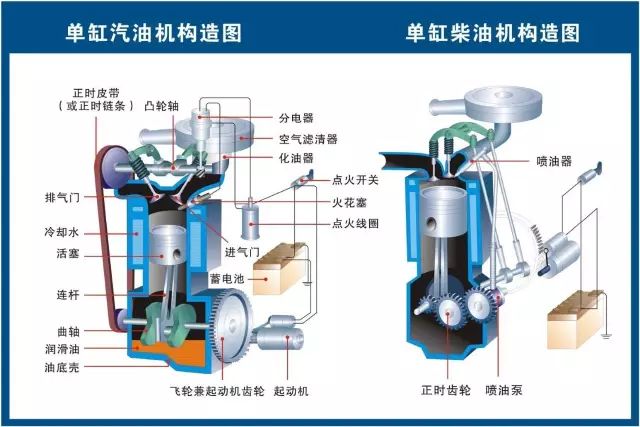

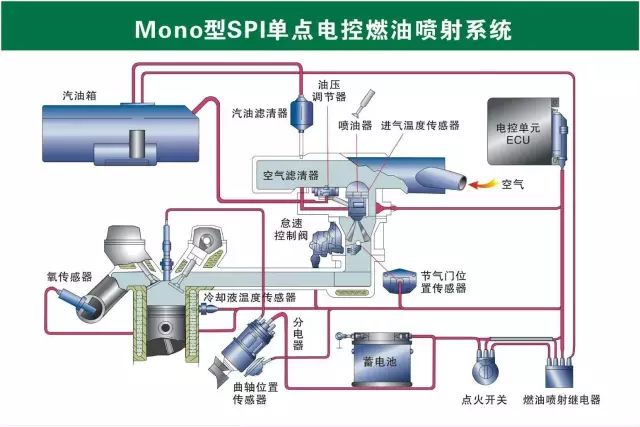

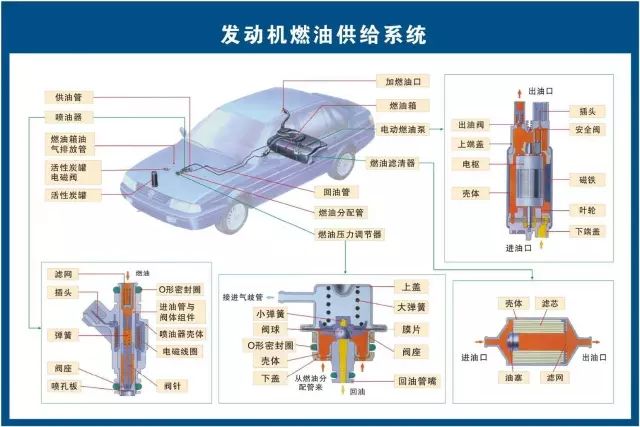

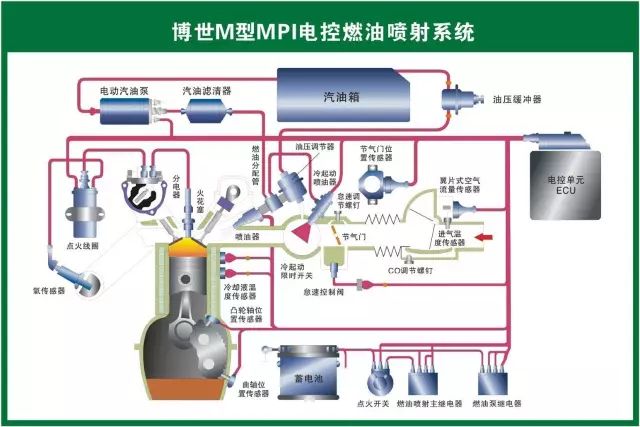

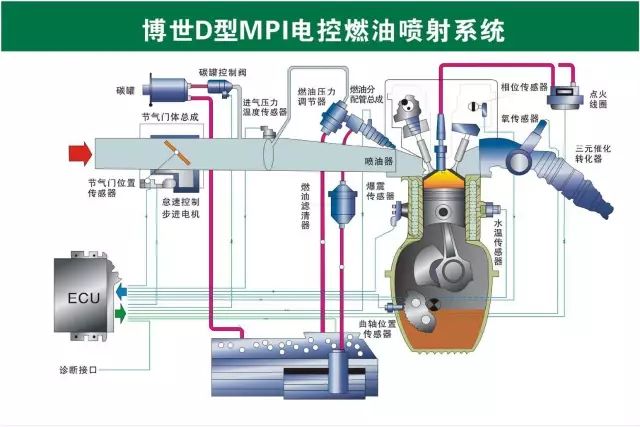

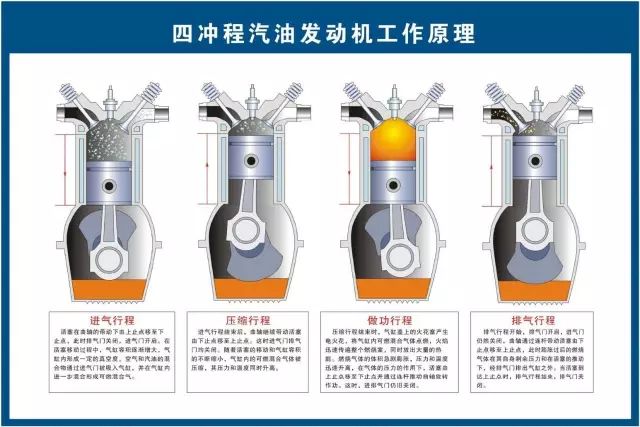

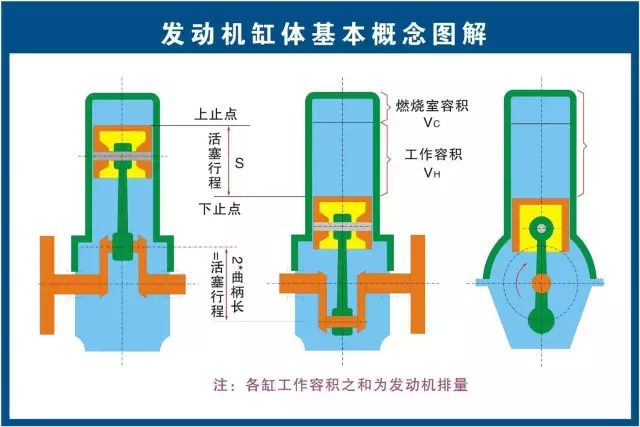

二、发动机
![](/uploads/allimg/200205/102112I10-4.jpg)
![](/uploads/allimg/200205/10211253I-5.jpg)
![](/uploads/allimg/200205/1021125521-6.jpg)
![](/uploads/allimg/200205/10211263S-7.jpg)
![](/uploads/allimg/200205/1021125051-8.jpg)
![](/uploads/allimg/200205/102112F12-9.jpg)
![](/uploads/allimg/200205/1021121N5-10.jpg)
![](/uploads/allimg/200205/10211264M-11.jpg)
![](/uploads/allimg/200205/1021123096-12.jpg)

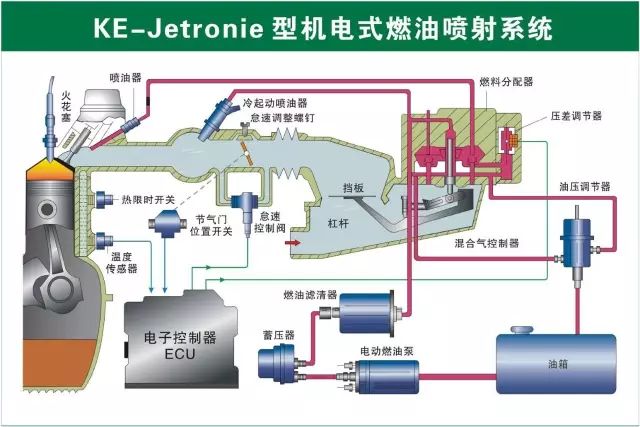

![](/uploads/allimg/200205/102112I96-13.jpg)
![](/uploads/allimg/200205/1021124111-14.jpg)
![](/uploads/allimg/200205/10211214F-15.jpg)
![](/uploads/allimg/200205/102112G27-16.jpg)
![](/uploads/allimg/200205/1021125643-17.jpg)
![](/uploads/allimg/200205/1021124053-18.jpg)
![](/uploads/allimg/200205/1021125957-19.jpg)
![](/uploads/allimg/200205/1021125957-19.jpg)
![](/uploads/allimg/200205/1021124053-18.jpg)
![](/uploads/allimg/200205/1021125643-17.jpg)
![](/uploads/allimg/200205/10211213Q-23.jpg)
![](/uploads/allimg/200205/1021124594-24.jpg)
![](/uploads/allimg/200205/1021121645-25.jpg)
![](/uploads/allimg/200205/1021123D0-26.jpg)
![](/uploads/allimg/200205/1021123417-27.jpg)
![](/uploads/allimg/200205/102112J08-28.jpg)
![](/uploads/allimg/200205/1021124016-29.jpg)

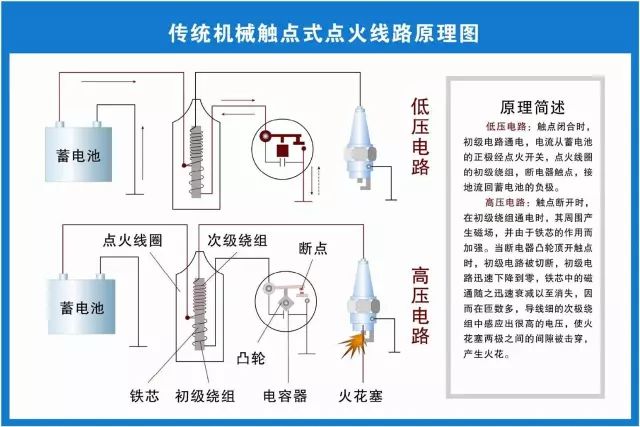

![](/uploads/allimg/200205/1021121618-30.jpg)

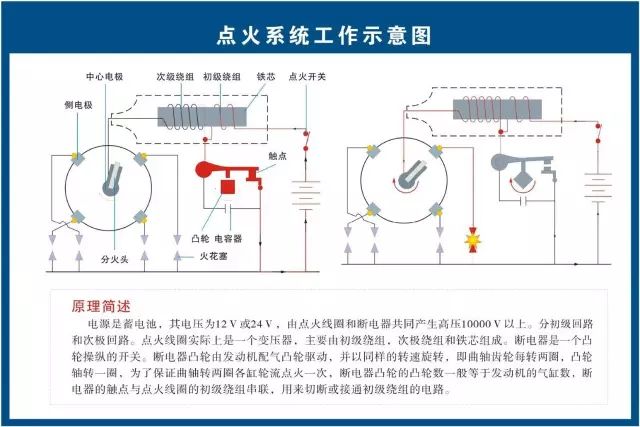

![](/uploads/allimg/200205/1021125629-31.jpg)

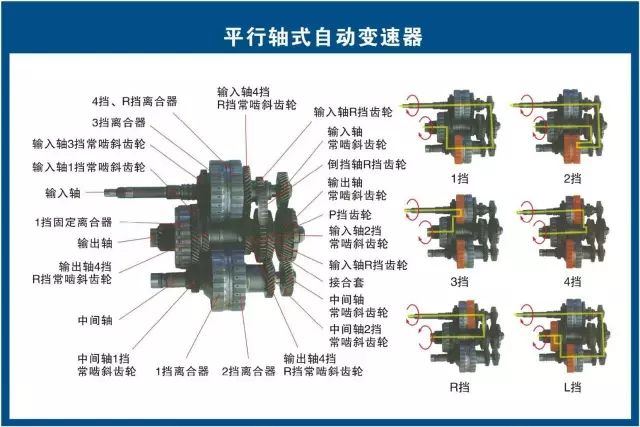

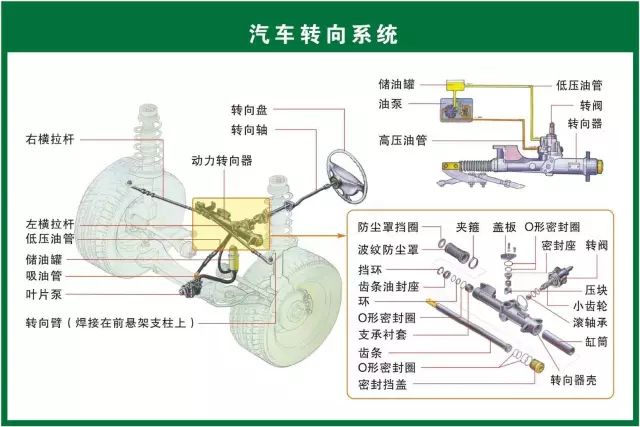

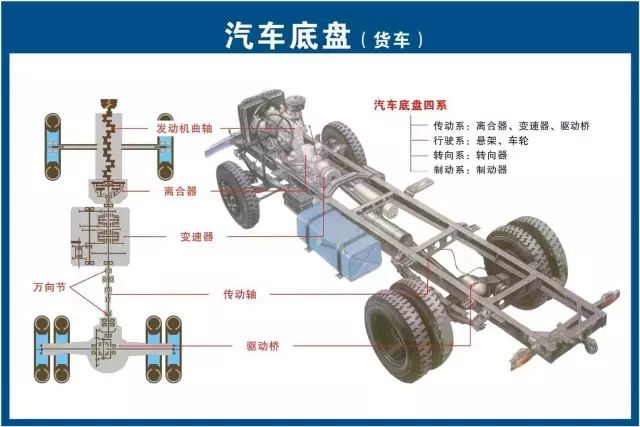

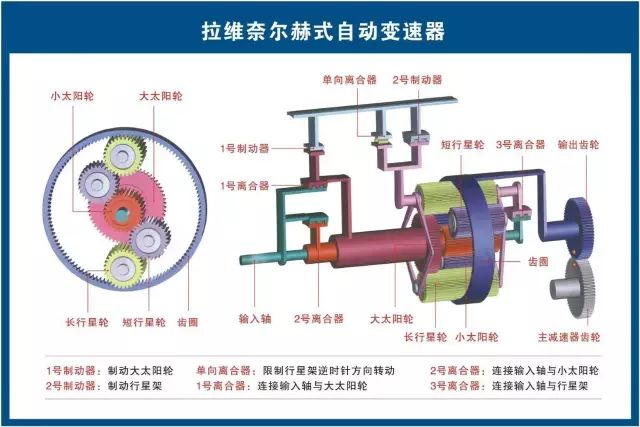

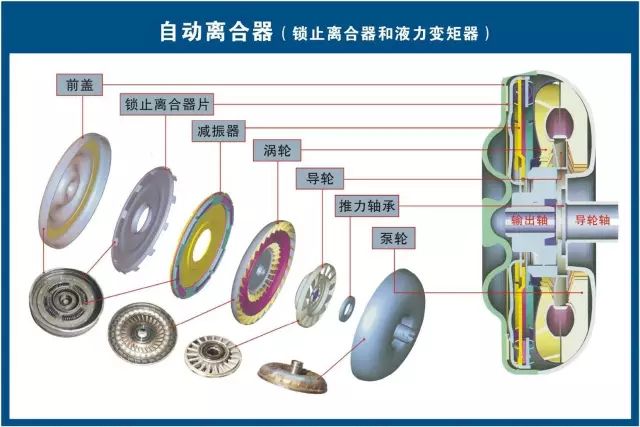

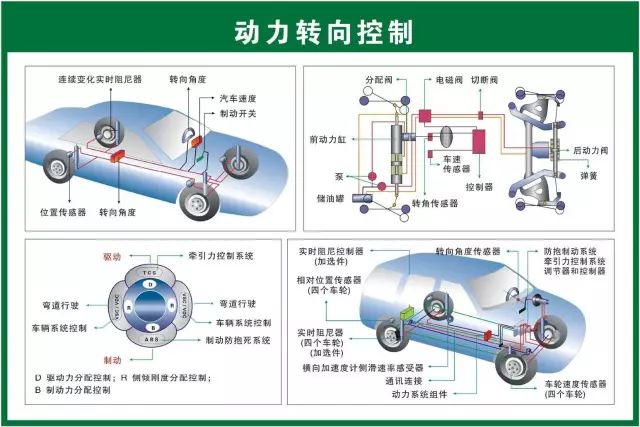

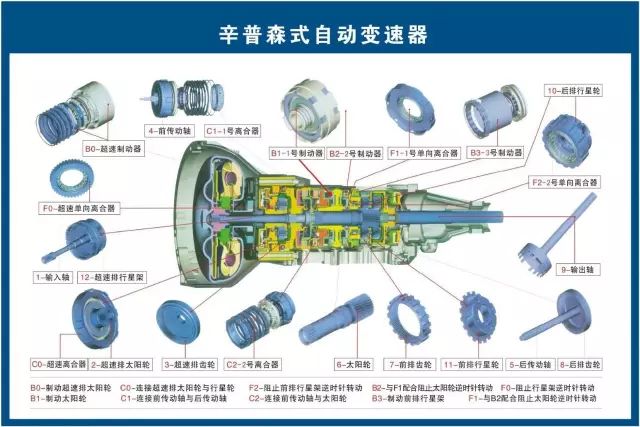

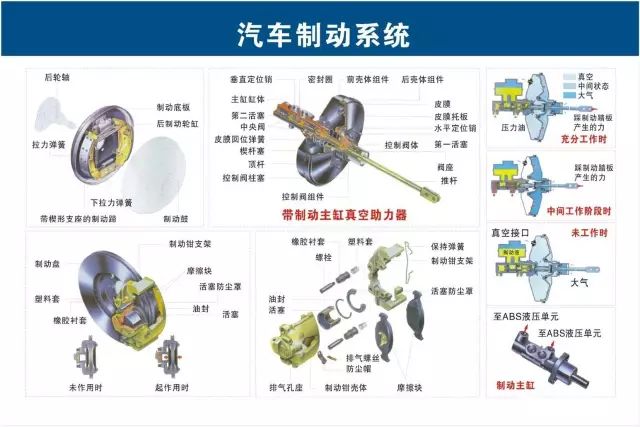

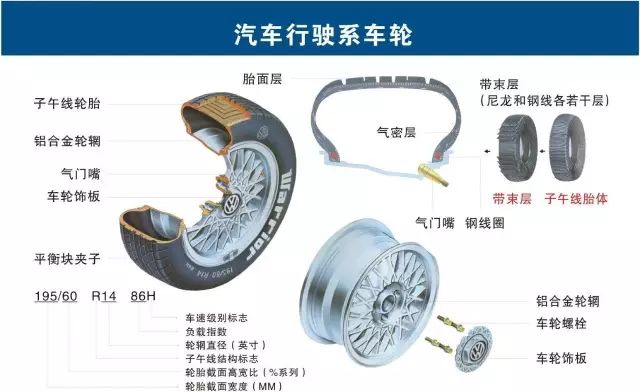

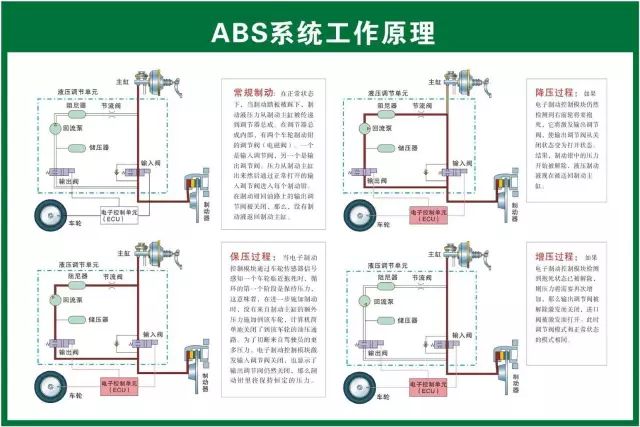

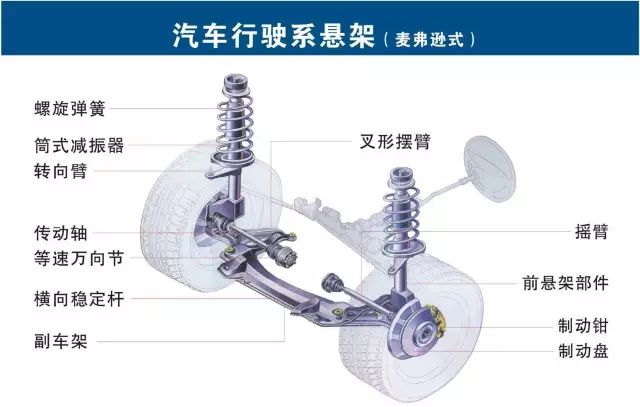

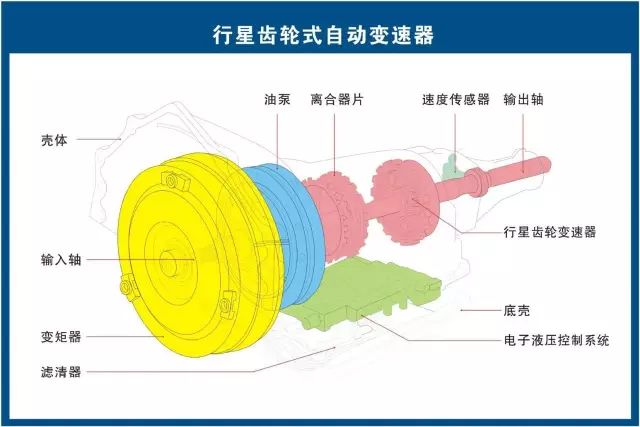

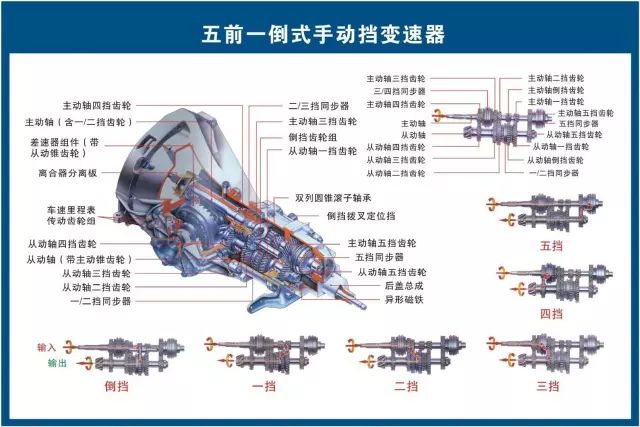

三、底盘
![](/uploads/allimg/200205/10211213C-32.jpg)
![](/uploads/allimg/200205/1021123957-33.jpg)
![](/uploads/allimg/200205/1021121Q7-34.jpg)
![](/uploads/allimg/200205/1021126308-35.jpg)
![](/uploads/allimg/200205/102112I60-36.jpg)
![](/uploads/allimg/200205/1021122548-37.jpg)
![](/uploads/allimg/200205/1021121133-38.jpg)
![](/uploads/allimg/200205/1021123927-39.jpg)

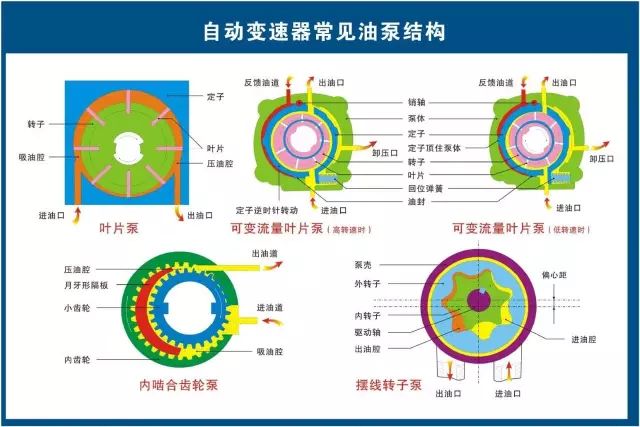

![](/uploads/allimg/200205/1021125239-40.jpg)
![](/uploads/allimg/200205/1021121957-41.jpg)
![](/uploads/allimg/200205/10211214c-42.jpg)
![](/uploads/allimg/200205/102112H12-43.jpg)

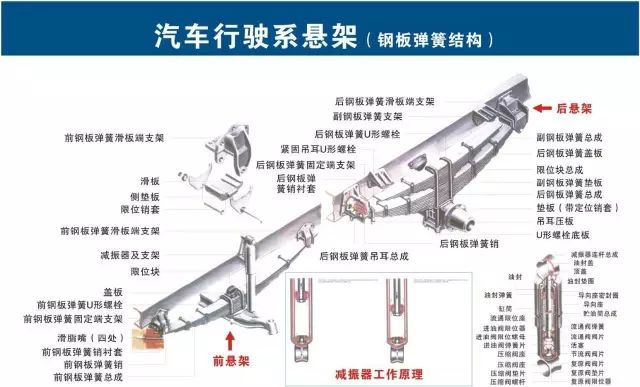

![](/uploads/allimg/200205/102112C60-44.jpg)
![](/uploads/allimg/200205/1021121005-45.jpg)
![](/uploads/allimg/200205/1021125230-46.jpg)
![](/uploads/allimg/200205/1021124416-47.jpg)
![](/uploads/allimg/200205/102112J59-48.jpg)
![](/uploads/allimg/200205/1021122G9-49.jpg)
![](/uploads/allimg/200205/102112M93-50.jpg)
![](/uploads/allimg/200205/102112D54-51.jpg)
![](/uploads/allimg/200205/1021121O4-52.jpg)

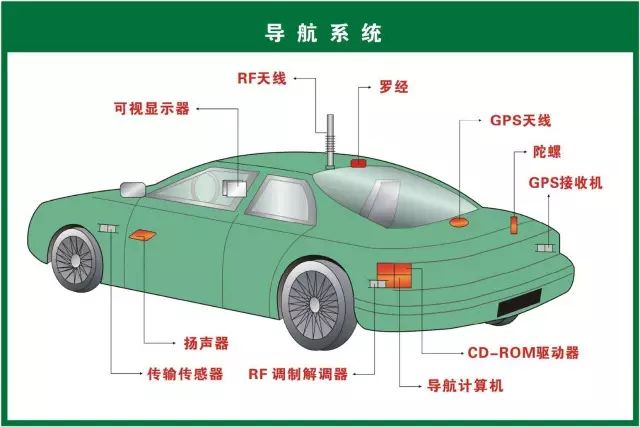

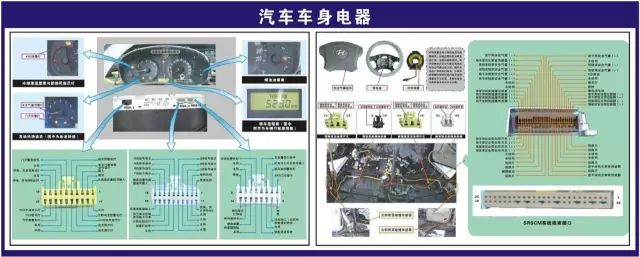

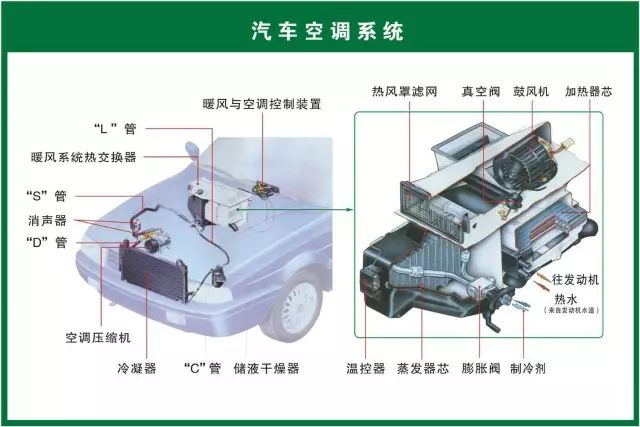

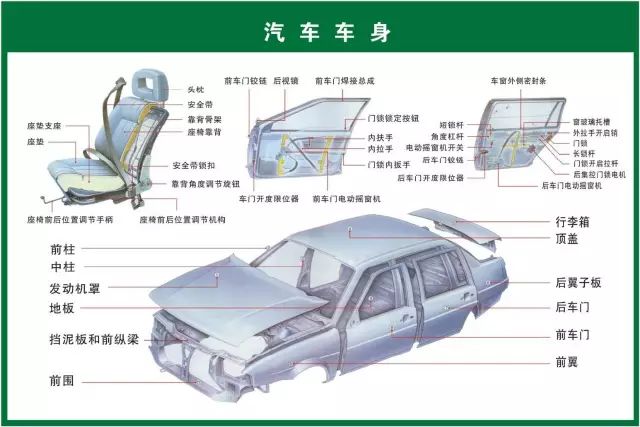

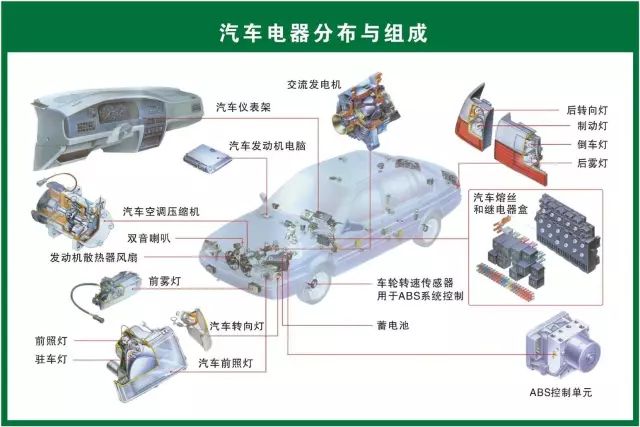

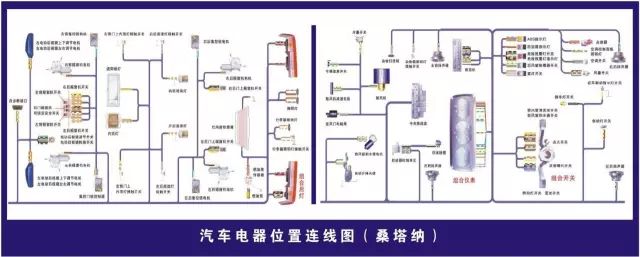

四、车身电器
![](/uploads/allimg/200205/1021122091-53.jpg)
![](/uploads/allimg/200205/1021125533-54.jpg)
![](/uploads/allimg/200205/102112BO-55.jpg)
![](/uploads/allimg/200205/1021122942-56.jpg)
![](/uploads/allimg/200205/1021121309-57.jpg)

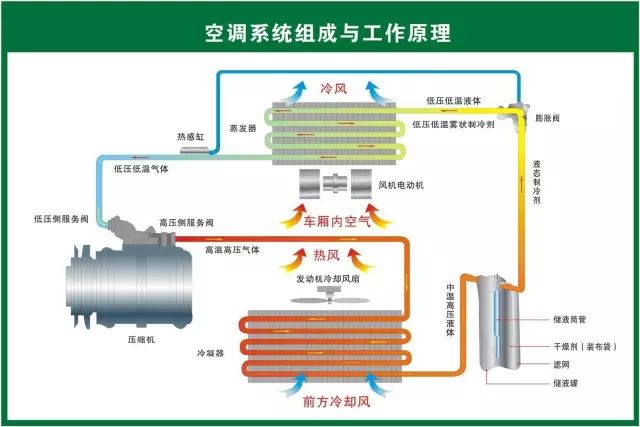

![](/uploads/allimg/200205/10211241c-58.jpg)
![](/uploads/allimg/200205/1021122259-59.jpg)
![](/uploads/allimg/200205/102112IB-60.jpg)
![](/uploads/allimg/200205/102112IB-60.jpg)

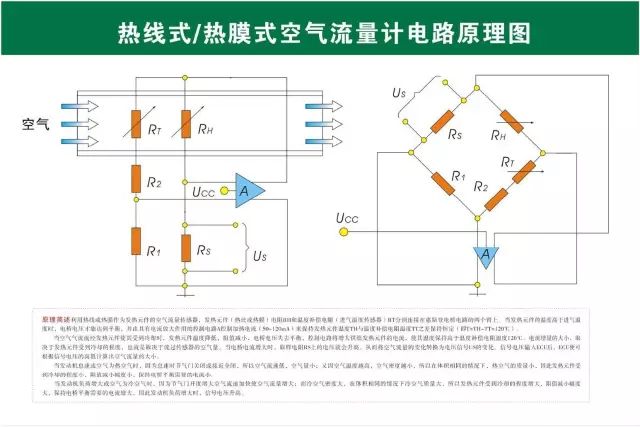

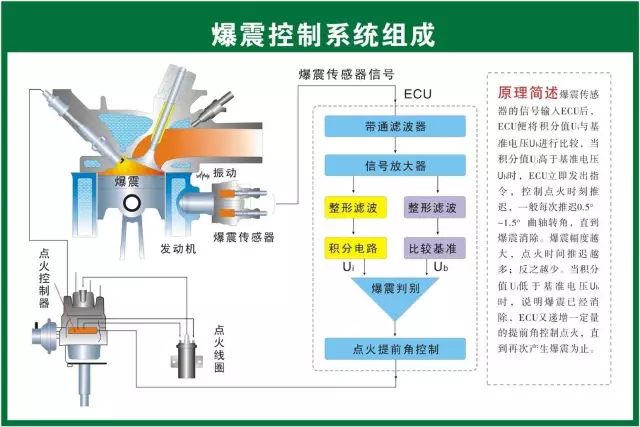

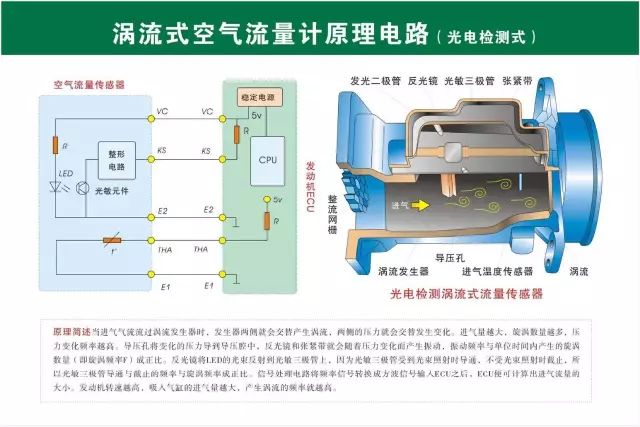

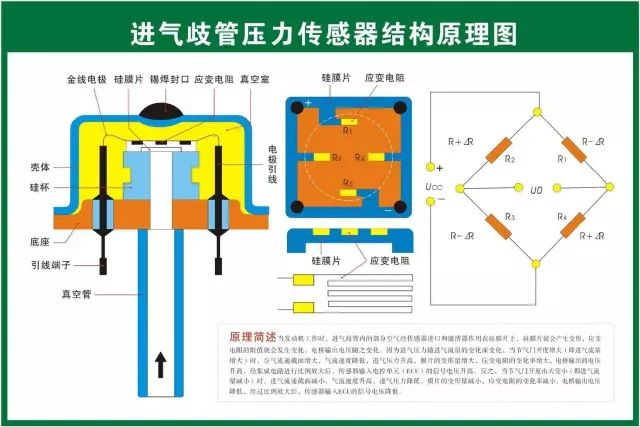

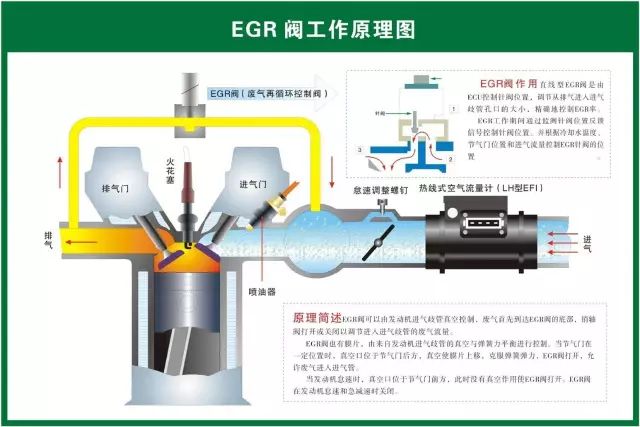

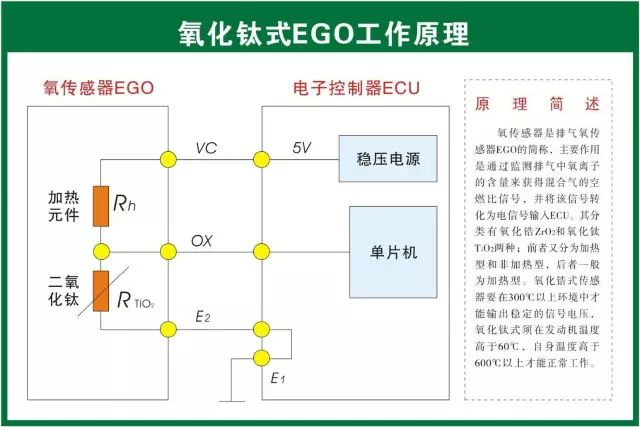

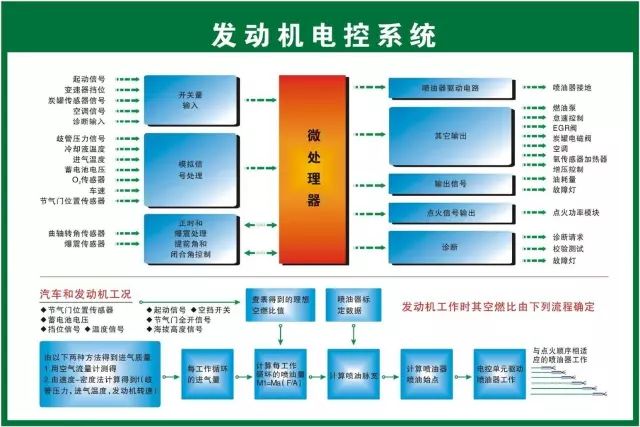

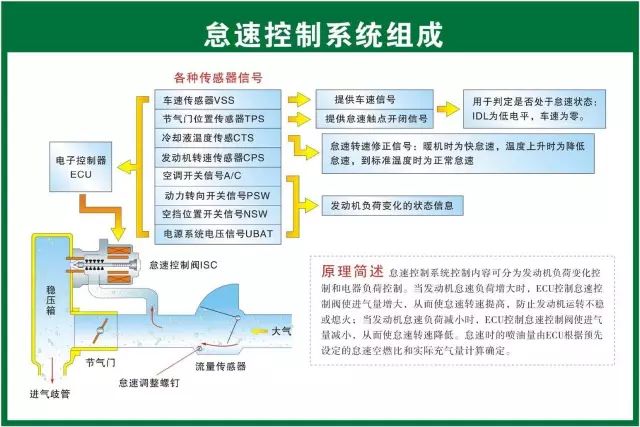

五、电路图
![](/uploads/allimg/200205/1021121239-62.jpg)
![](/uploads/allimg/200205/102112O59-63.jpg)
![](/uploads/allimg/200205/1021121336-64.jpg)
![](/uploads/allimg/200205/1021123322-65.jpg)
![](/uploads/allimg/200205/1021126436-66.jpg)
![](/uploads/allimg/200205/102112L04-67.jpg)
![](/uploads/allimg/200205/1021121539-68.jpg)
![](/uploads/allimg/200205/102112A00-69.jpg)
![](/uploads/allimg/200205/1021125195-70.jpg)
![](/uploads/allimg/200205/1021123621-71.jpg)
![](/uploads/allimg/200205/1021122S4-72.jpg)
